2.5 Le diagramme de forces et la résultante

BiomécaniqueCinétiqueSection 2.59 min de lecturemis à jour le 28 août 2026

Objectifs de la section

Un corps ne subit presque jamais une seule force. Cette section donne les deux outils pour s'y retrouver : le diagramme de forces, qui rassemble sur un schéma toutes les forces externes exercées sur le corps étudié, et la résultante — aussi appelée force nette —, définie comme la force qui reste une fois qu'on a additionné toutes les forces appliquées au corps, et qui seule détermine ce qui va arriver au mouvement de ce corps. À la fin de cette section, vous devez être capable de construire le diagramme de forces d'un cas simple, de tracer la résultante par la méthode du bout-à-bout, et d'en tirer la conclusion : équilibre si elle est nulle, changement de mouvement si elle ne l'est pas.

2.5.1 Le diagramme de forces

Pour raisonner sur plusieurs forces à la fois, la biomécanique utilise toujours le même outil : le diagramme de forces. Le principe est simple : on isole le corps étudié de son décor, et on dessine, une par une, toutes les forces qui s'exercent sur lui. Seules les forces externes y figurent, jamais les internes (§2.4)¹.

Construisons-le sur le cube que Marcel fait glisser (la scène du premier effet, §2.2). Quelles forces s'exercent sur le cube ?

• La poussée des mains : deux mains, donc deux forces — on trace une seule flèche, leur somme, comme au §2.3.
• La force gravitationnelle, qui tire le cube vers le bas.
• La force du sol, qui le porte et pousse vers le haut — c'est la force normale du §2.4. Sans elle, le cube s'enfoncerait dans le sol.
• Le frottement, une force de contact qui s'oppose au glissement entre deux surfaces en contact² — dirigée ici vers l'arrière, contre l'avancée du cube. Répartie sur toute la surface de contact, elle se trace, elle aussi, en une seule flèche.

Quatre flèches, et le diagramme est complet. Notez bien ce qu'on vient de construire : c'est le diagramme de forces du cube. On aurait tout aussi bien pu faire celui de Marcel — mais les forces dessinées auraient été différentes, puisque ce ne sont pas les mêmes forces qui s'exercent sur lui.

Figure 2.7figure à produire

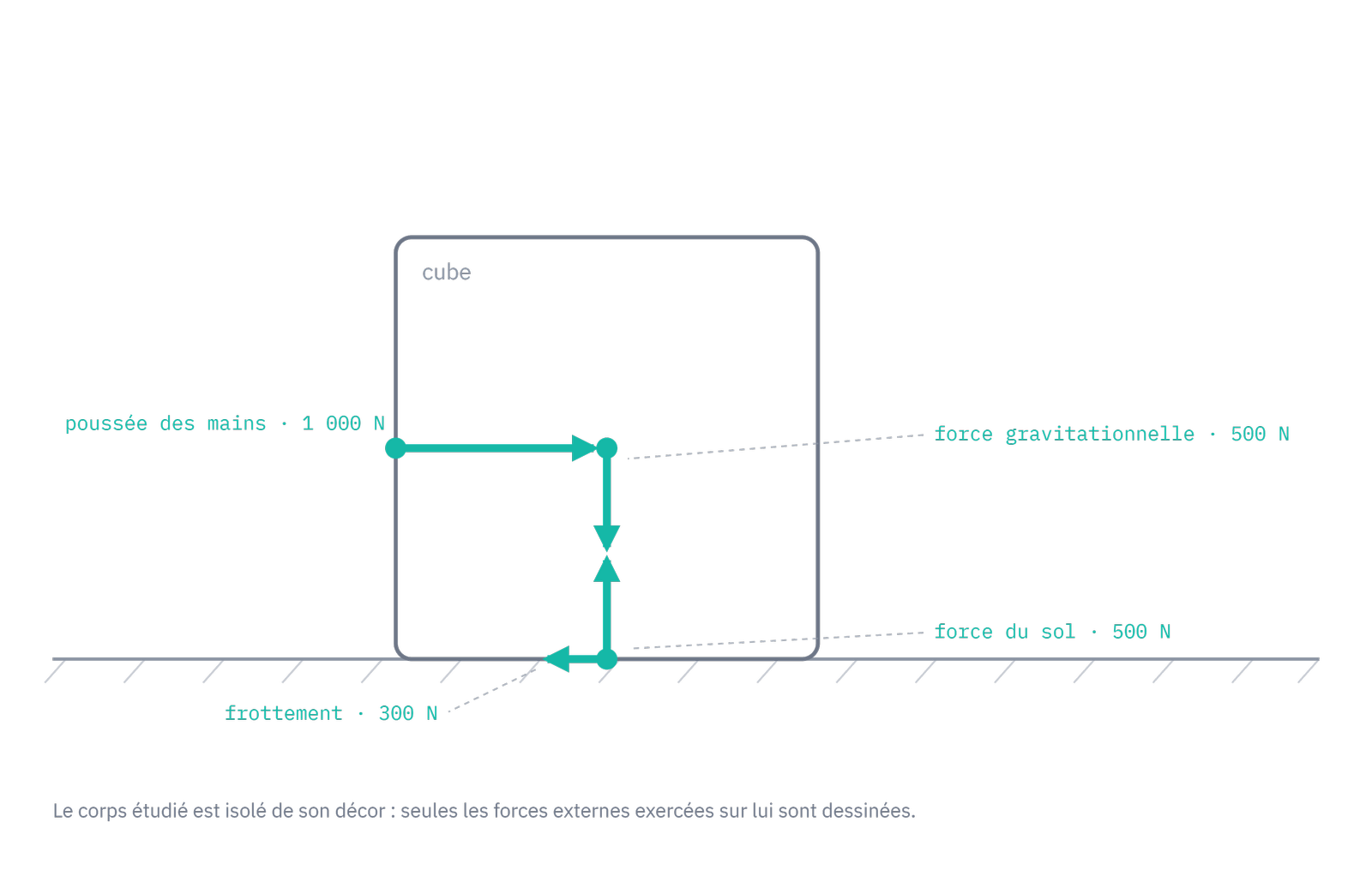

Figure 2.7 — Le diagramme de forces du cube : poussée des mains, force gravitationnelle, force du sol, frottement.Source : diaporama CM2, dia 15 — figure à ré-exporter.

2.5.2 La résultante : la force qui reste

Le diagramme dresse l'inventaire des forces, et sert un second objectif : prédire si l'état du mouvement du corps va changer en réponse à toutes ces forces — et si oui, dans quelle direction, dans quel sens et avec quelle intensité.

Pour cela, il n'y a qu'une chose à chercher : la force unique qui remplacerait toutes les autres. Elle porte un nom — la résultante, aussi appelée force nette : la somme de toutes les forces appliquées à un corps³. C'est elle, et elle seule, qui détermine ce qui va arriver au mouvement de ce corps.

Commençons par le cas le plus simple : les deux mains de Marcel, deux forces de même direction et de même sens. La méthode s'appelle le bout-à-bout : on place les flèches bout à bout, la pointe de la première contre le départ de la seconde ; la résultante est la flèche qui relie le départ de la première à la pointe de la dernière. Comme les deux forces vont dans le même sens, le résultat est immédiat : une flèche plus longue, dont l'intensité est la somme des deux — deux mains à 500 N donnent une résultante de 1 000 N.

Figure 2.8figure à produire

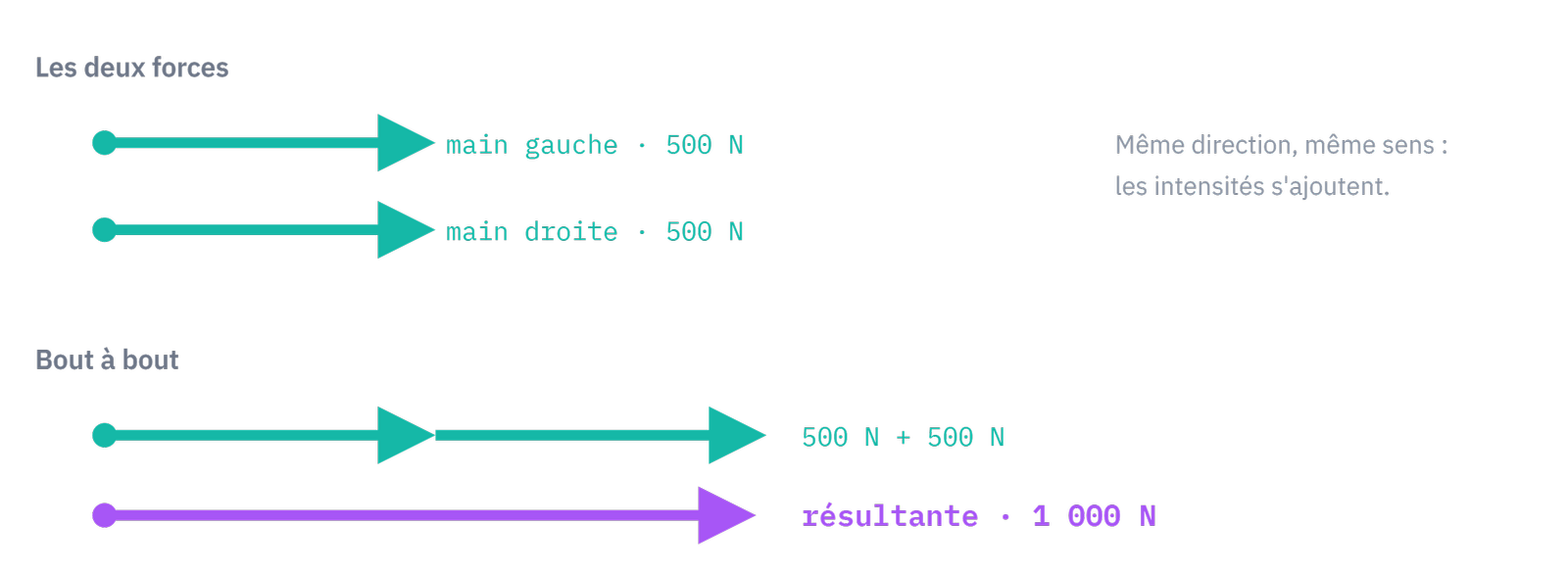

Figure 2.8 — Deux forces alignées mises bout à bout : 500 N + 500 N = une résultante de 1 000 N.Source : diaporama CM2, dia 21 — figure à ré-exporter.

2.5.3 Le cas général : les flèches bout à bout

Ressource numérique

Visionnez l'animation : le décor s'efface, les quatre flèches du diagramme du cube migrent une à une dans un repère et se placent bout à bout, puis la résultante se trace du départ de la première à la pointe de la dernière. (lien YouTube — à venir)

Même méthode, quatre forces — sauf qu'elles ne sont plus alignées, et c'est le cas général. On redessine les quatre flèches du diagramme dans un repère, bout à bout — la pointe de l'une contre le départ de la suivante. L'ordre est libre : quelle que soit la flèche par laquelle on commence, le résultat est le même³.

Lisons le tracé. Verticalement, tout se compense : la force gravitationnelle tire vers le bas, le sol pousse vers le haut, avec la même intensité et la même direction mais des sens opposés — leur somme est nulle. Horizontalement, rien ne se compense entièrement : la poussée des mains est plus grande que le frottement. Le tracé ne se referme donc pas — le polygone reste ouvert — et la flèche qui relie le départ de la première force à la pointe de la dernière est la résultante : non nulle, orientée vers l'avant.

La résultante n'est pas nulle : les forces appliquées au cube ne se compensent pas toutes, et ce qui reste de leur somme modifie l'état du mouvement — le cube accélère, il avance. Ce régime porte un nom : quand la résultante n'est pas nulle, on est dans le domaine de la dynamique, l'étude du mouvement des corps en relation avec les forces qui s'exercent sur eux⁴.

Note

La construction est montrée à plat, en deux dimensions, pour la lisibilité ; dans la réalité, un corps se déplace dans l'espace, et la même construction se fait en trois dimensions. Autre limite à connaître : le bout-à-bout donne l'intensité, la direction et le sens de la résultante, pas son point d'application.

Figure 2.9figure à produire

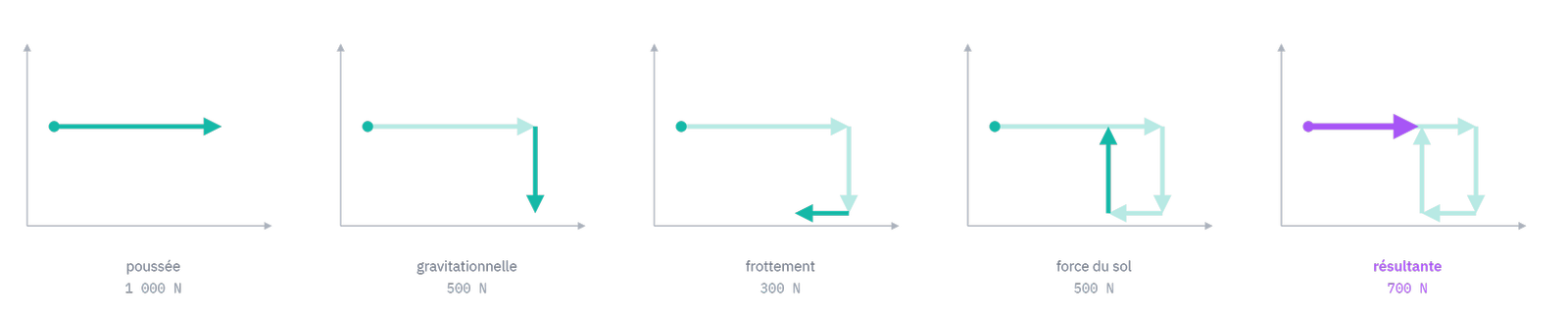

Figure 2.9 — Les quatre flèches du cube mises bout à bout : le vertical se compense, l'horizontal non — le polygone reste ouvert, la résultante n'est pas nulle.Source : diaporama CM2, dia 22 — figure à ré-exporter.

2.5.4 La résultante nulle : l'équilibre

Ressource numérique

Visionnez l'animation : le même dispositif, rejoué sur un personnage assis — le diagramme, le décor qui s'efface, les flèches bout à bout, et le tracé qui se referme. (lien YouTube — à venir)

Refaisons exactement la même chose sur un cas que vous connaissez bien : vous, assis. Le diagramme compte trois forces : la force gravitationnelle vous tire vers le bas ; l'assise vous pousse vers le haut ; le sol pousse vos pieds vers le haut. (Le dossier, lui, pousse horizontalement — si vous vous tenez droit, il n'a presque rien à faire, et on le laisse de côté.)

Bout à bout, le tracé réserve une surprise : la dernière flèche retombe exactement sur le départ de la première. Le polygone se referme. Il n'y a plus rien à relier : la résultante est nulle. Et le tracé montre au passage que ce n'est pas l'assise seule qui compense la force gravitationnelle — c'est l'assise plus le sol, additionnées : les deux flèches montantes s'empilent jusqu'à atteindre la longueur de la descendante.

La résultante est nulle : l'action de l'ensemble des forces s'équilibre, et le corps est donc en équilibre. C'est le domaine de la statique, l'étude des forces qui s'exercent sur les corps en équilibre⁵.

C'est le message le plus important de cette section : la présence de forces ne produit pas forcément un mouvement. Des forces s'exercent sur vous en ce moment même, de partout — et vous ne bougez pas. Ce qui compte, pour le mouvement, c'est ce qui reste une fois qu'on les a toutes additionnées.

Note

Résultante nulle ne veut pas dire qu'il ne se passe rien. La résultante gouverne le mouvement d'ensemble (§2.4) ; elle ne dit rien de ce qui se passe à l'intérieur du corps. Assis, votre résultante est nulle — et vos fessiers sont écrasés, vos disques intervertébraux comprimés : les forces continuent de déformer (§2.2). La résultante n'est l'outil que du premier effet d'une force.

Note

Vocabulaire : le chapitre 1 a fixé « cinétique » pour nommer l'étude des forces (§1.3), et ce cours s'y tient. Statique et dynamique n'y contredisent rien : ce sont les deux régimes à l'intérieur de cette étude — résultante nulle d'un côté, non nulle de l'autre.

Figure 2.10figure à produire

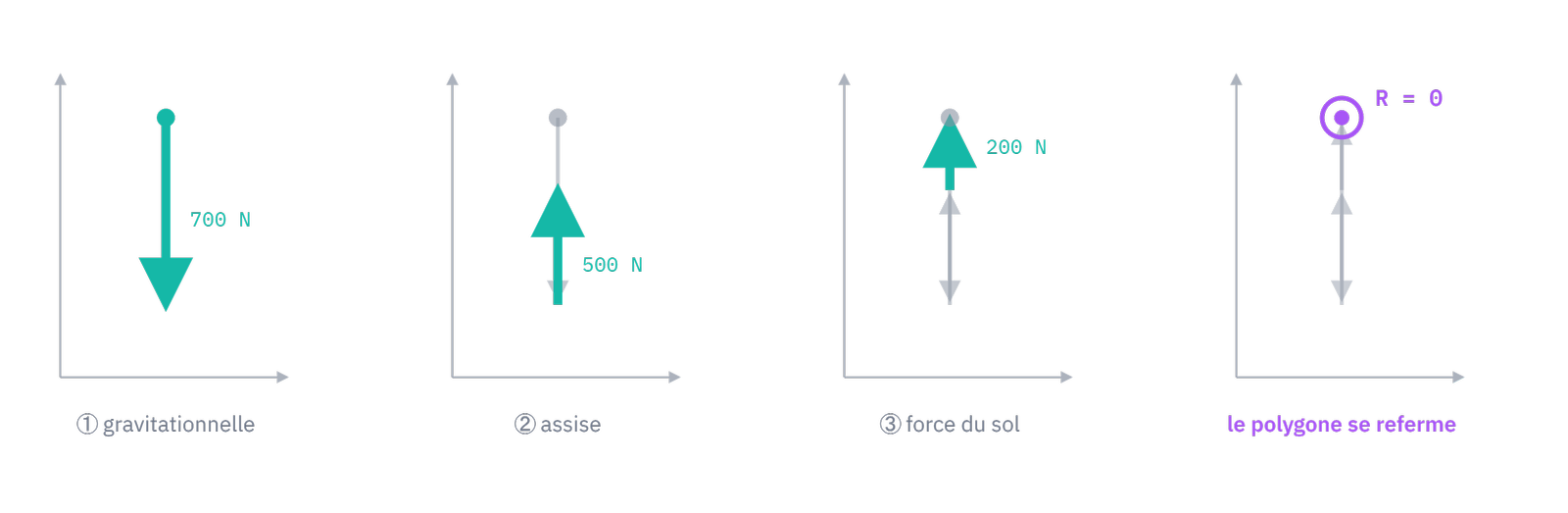

Figure 2.10 — Les trois flèches du personnage assis mises bout à bout : le polygone se referme, la résultante est nulle.Source : diaporama CM2, dia 23 — figure à ré-exporter.

Récapitulons le chemin parcouru depuis le début du chapitre : trois informations → une flèche (§2.3) ; plusieurs forces → un diagramme (§2.5) ; leur somme → la résultante, nulle (équilibre, statique) ou non nulle (le mouvement change, dynamique). Reste la vraie question, celle qui occupe tout le reste du chapitre : comment, précisément, une force modifie-t-elle l'état du mouvement ? C'est l'objet de la section 2.6.

Glossaire de la section6 termes

Diagramme de forces

Schéma où l'on isole le corps étudié et où l'on dessine toutes les forces externes qui s'exercent sur lui. On n'y représente jamais ni les forces internes, ni les forces que ce corps exerce sur d'autres.

Frottement

Force de contact qui s'oppose au glissement entre deux surfaces en contact.

Résultante (ou force nette)

La somme de toutes les forces appliquées à un corps : la force unique qui remplacerait toutes les autres. Elle seule détermine ce qui arrive au mouvement d'ensemble du corps.

Équilibre

État d'un corps dont la résultante des forces est nulle.

Statique

L'étude des forces qui s'exercent sur les corps en équilibre (résultante nulle).

Dynamique

L'étude des corps dont le mouvement change sous l'effet des forces (résultante non nulle). À ne pas confondre avec la cinétique, qui nomme l'ensemble de l'étude des forces : statique et dynamique en sont les deux régimes.

À la fin de cette section, je dois être capable de…0 / 4

1. Construire le diagramme de forces d'un cas simple : isoler le corps étudié et dessiner les forces externes qui s'exercent sur lui.
2. Définir la résultante (force nette) et la tracer par la méthode du bout-à-bout.
3. Conclure à partir de la résultante : nulle → équilibre (statique) ; non nulle → le mouvement change (dynamique).
4. Expliquer pourquoi la présence de forces ne suffit pas à produire un mouvement.

Vérifiez votre compréhensioncorrigé au clic

Un diagramme de forces ne contient que les forces exercées sur le corps étudié. La force exercée par le cube sur le sol s'applique au sol : elle appartient au diagramme du sol, pas à celui du cube. Quant aux forces des muscles de Marcel, elles s'exercent sur les os de Marcel, pas sur le cube ; la seule force que Marcel exerce sur le cube est la poussée de ses mains — et elle, elle figure bien sur le diagramme.

Elle est nulle. Mis bout à bout, les trois vecteurs forment un tracé qui se referme : la pointe de la dernière flèche retombe exactement sur le départ de la première, il ne reste aucune flèche à tracer — le corps est en équilibre.

Verticalement, 50 N vers le bas et 50 N vers le haut se compensent : même intensité, même direction, sens opposés. Horizontalement, 300 N vers l'avant moins 100 N vers l'arrière laissent 200 N. La résultante vaut donc 200 N, de direction horizontale, dirigée vers l'avant. Elle n'est pas nulle : l'état du mouvement du cube va changer — il accélère vers l'avant.
